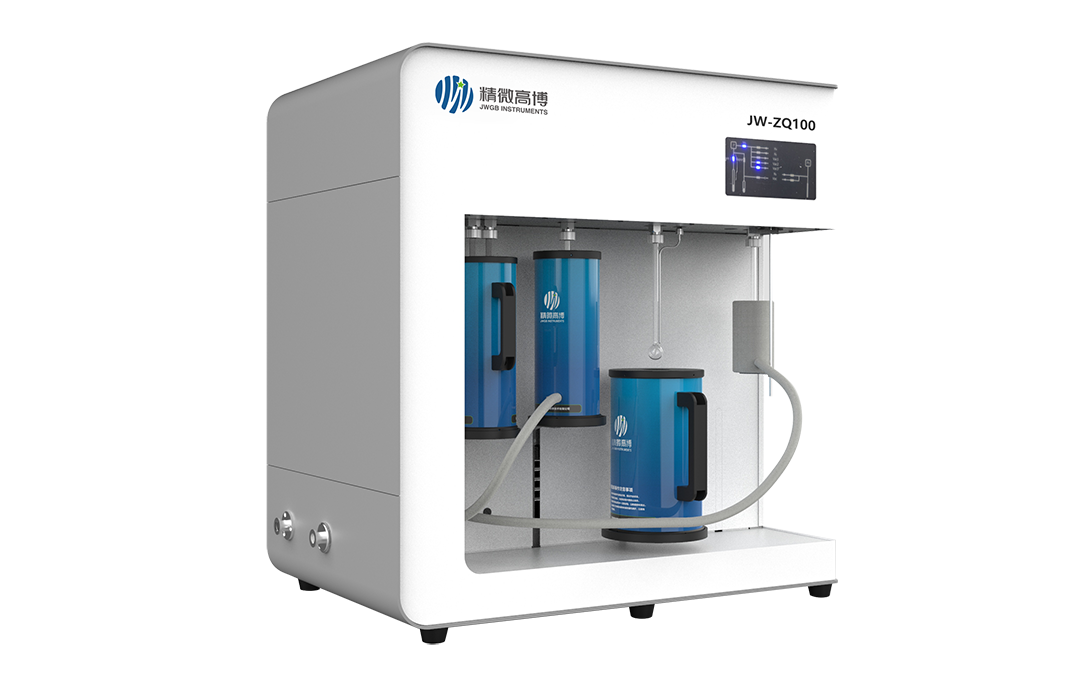

JW-ZQ系列

静态容量法蒸汽吸附仪

在物理吸附仪中,如果吸附质在常温常压下是以液态存在的,则需通过一个“气体发生器”,将吸附质由液态转换为气态,再通入测试系统进行等温吸附曲线测试,即所谓蒸汽吸附测试。

蒸汽吸附质

一氧化碳、氨气等气体以及常温下为液体的物质(有强烈腐蚀、剧毒、危险气体除外)

蒸汽吸附温度

0~50°C

孔径分析范围

0.35nm-500nm

产品概览

/ Outline

400-600-5039

蒸汽发生器1个

蒸汽吸附测试位(1/0.1 Torr1个

微孔吸附测试位(1/0.1 Torr)1个

冷阱1个

0-50°C恒温水浴1个

1L液氮杯1个

3L液氮杯1个

产品特点

带蒸汽发生器作为吸附气气源 外气室不锈钢模块,带恒温箱(室温-50°C) 蒸汽吸附系统,抽真空时经过冷阱 密封件采用全氟O型圈

产品功能

低温氮吸附法,比表面及孔径分布测试 各种气体和蒸汽的吸附等温线测试 等量吸附热测定 气体选择吸附系数测定

结构对比

/ Structure comparison

400-600-5039
  ZQ200C ZQ100C ZQ200B
蒸汽发生器 1 个 1 个 1 个
蒸汽站 1个(1/0.1 Torr) 1个(1/0.1 Torr) 1个(1/10 Torr)
微孔站 1个(1/0.1 Torr)
传感器 7 个 5 个 4 个
冷井 1 个 2 个 2 个
预处理位 无(可原位处理) 2 个 2 个
恒温水浴 1个(0-50°C) 1个(0-50°C) 1个(0-50°C)
1L液氮杯 2 个
3L液氮杯 1 个 2 个 3 个
机械泵 含1个耐腐蚀泵 2个(含1个耐腐蚀泵) 1个耐腐蚀泵或1个机械泵
分子泵 1 个 1 个

主要参数

/ Specification

400-600-5039
  ZQ200C ZQ100C ZQ200B
测试原理 静态容量法
物理吸附性能 比表面≥0.01m2/g
介孔:2-500nm(BJH法)
微孔:0.35-2nm(t图法、DR法、MP法、
DA法、HK法、SF法、NLDFT)
物理吸附质 氮气、氩气、氪气、二氧化碳等
蒸汽吸附质 一氧化碳、氨气等其他以及常温下为液体的物质
(有强烈腐蚀、剧毒、危险气体除外)
物理吸附温度 77K、87K
蒸汽吸附温度 0-50°C
蒸汽回收 分析位蒸汽冷阱回收 分析位和预处理位, 双冷阱蒸汽回收
预处理 真空原位预处理 预处理位+, 原位真空处理

其他参数

/ Specification

400-600-5039
气体发生器 当吸附质在常温常压下是液体时,可通过其他发生器形成的吸附质蒸汽,满足进行气体吸附测试的要求
吸附压力 P/P0<1(P0吸附质在吸附温度下的饱和蒸气压)
真空系统 进口特种腐蚀二级旋片式真空泵,极限真空10-1Pa;分子泵,极限真空10-8Pa
压力传感器 1000 Torr、10Torr、1Torr
吸附温度 液氮杯提供液氮温度测试条件,半导体恒温水浴提供0°-50°测试条件
进气数量 安客户要求,提供4xn个(4、8、12)独立进气口
气体回收 有害气体通过冷阱回收(冷阱温度77K),确保环境和机械泵油免受污染
预处理 真空原位预处理,温度≤400°C±1°C

方法对比

/ Method comparison

400-600-5039
对比内容 容量法 重量法
原理方法 容量法、压力传感器
气体方程计算
重量法、超高精密天平
天平直接读数,直观
样品测试系统 体积小,结构紧凑,易恒温,不易腐蚀 体积大,温度均匀性差,天平易受腐蚀
功能 压力在P/P0 < 0.1时有多点吸附曲线
使用蒸汽量小,微升量级
测试不受气流影响,数据稳定
具有BET,孔径测试功能
P/P0 < 0.1无法测试
至少需要百毫升的气体量
天平易受到气流影响,产生数据波动
无此功能
预处理 可以原位预处理 不能原位预处理
效率 测试速度快
测试压力点多
测试速度慢
测试压力点少
环境条件 要求不高 对环境的微小震动十分敏感
蒸汽消耗 消耗量极少 消耗量大
价格 结构简单,成本低 结构复杂,成本高
