高通量比表面积及孔径分析仪
JW-BK400
Outline
DX400是精微高博公司最新推出的高效型比表面积测定仪,基于动态色谱分析法原理实现BET比表面积快速测定,相比传统产品,实现准确和快速两大超越
准:可准确测试超小比表面积0.1 m2/g的标准样品,精确到0.01m2/g。
快:测试速度是传统产品的3倍,可实现1小时28个标准样品的超高测试效率。
非常适合钴酸锂、三元材料、磷酸铁锂、石墨、硅碳等电池正负极材料及其他小比表面积样品的测试。
Superiority

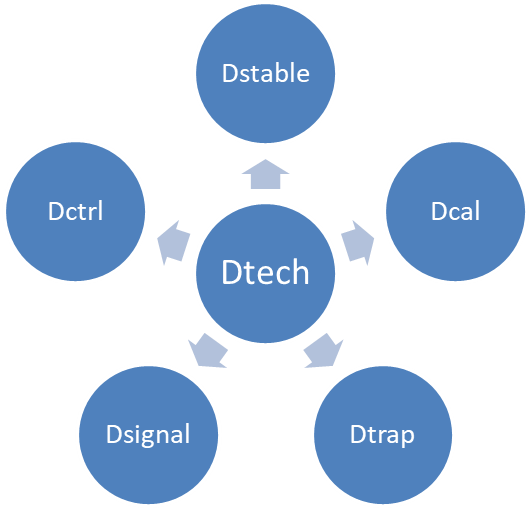

独有的Dtech技术融合了Dstable稳定测试技术、Dcal自动校正技术、Dtrap精确测试技术、Dsignal高效测试技术及Dctrl防抽飞控制技术,使得DX 400系列的测试效率极高、测试结果的重复性、稳定性、准确性、平行性均达到行业领先水平,尤其是对比表面积小于1 m2/g的样品。
采用独有的Dstable稳定测试技术确保仪器测试过程中TCD信号不受液氮面变化的影响,保证测试结果的重复性和稳定性。
采用便捷的Dcal自动校正技术确保仪器生命周期中TCD信号变化不影响测试结果,保证仪器生命周期中测试结果的重复性和稳定性。
采用独有的Dtrap精确测试技术确保测试过程中TCD信号的控制精度达0.1mV,且不受环境影响,保证测试结果的准确性。
采用独有的Dsignal高效测试技术实现单点BET测试结果在5min内高效完成,测试效率最高达5min测试4个样品。
采用独有的Dctrl防吹飞控制技术,避免测试过程中因样品吹飞导致的仪器气路污染,保护仪器运行安全,延长仪器的生命周期。
Features
采用吸脱附过程中的脱附过程参与峰面积计算, 经过实 验验证,此方法比吸附法具有更高的精确性和稳定性, 非常适合三元材料、石墨等电池正负极材料小比表面的 测定;实验方法可选单点BET或多点BET。
仪器通讯接口为LAN口,可实现一台电脑作为上位机集联控 制,可远程访问和控制该上位机电脑。
标配完全独立的脱气系统,吹扫和真空两种方式可选, 对样品的预处理更智能灵活,更方便。不占用分析站预 处理样品,提高测试效率。
仪器前面板上配置状态显示系统,显示仪器的工作原理 图,每个阀位增加LED灯指示电磁阀的通断,在实验过 程中可直观判断仪器的运行过程。
既保留了快插接头安装样品管时的简单易操作性,又没有 快插接头因多次使用导致密封组件受损而引起的漏气。该 卡头可重复拆装且保证密封,相对于快插接头能承受较高 的压力而不泄漏。
为保证仪器的运行安全, (1)TCD检测器增加尾流传感器,防止其干烧,保证 TCD信号的稳定性,同时延长TCD检测器的使用寿命。 (2)开发出底层的监护程序,监控仪器的运行状况, 当仪器出现异常等危险时,自动控制仪器,解除产生危 险的异常状况,保护仪器和操作人员的安全。
高性能真空玻璃内胆杜瓦瓶,采用自主研发工艺定制生产, 既有玻璃内胆的保温效果,又有金属内胆的安全性能,不易 碎; 高性价比真空玻璃内胆杜瓦瓶,保温效果好,可连续测试 10个以上样品; 金属内胆杜瓦瓶,可获得准确结果,安全系数极高;
Software
全新开发的DX 400控制软件是在Windows平台上实现操作控制、数据采集、计算分析和报告预览的智能化软件。

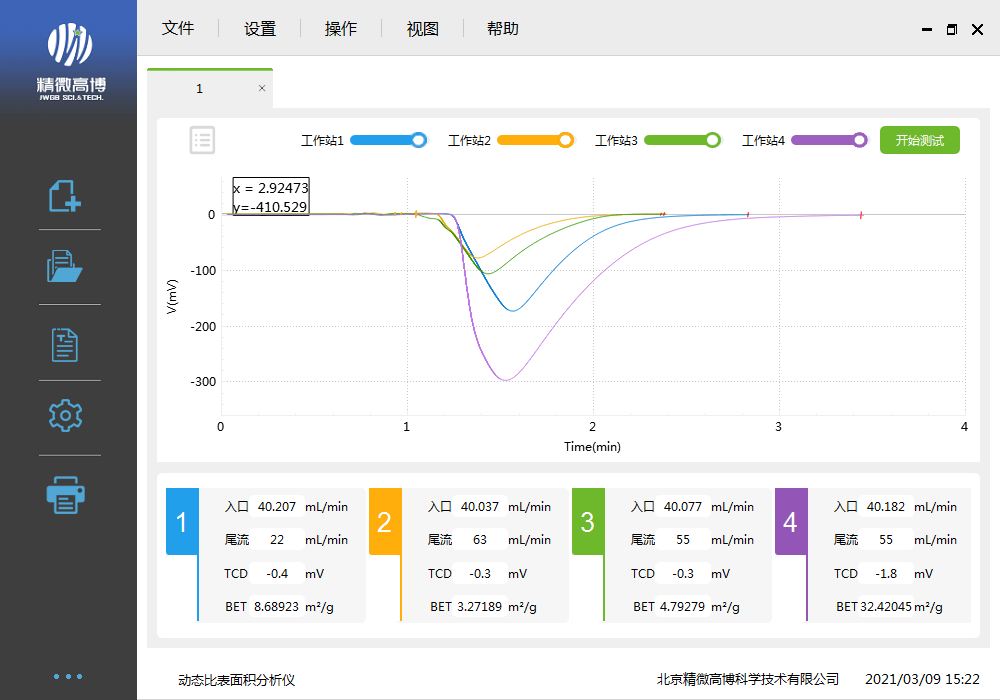

测试界面上动态显示每个样品的吸附过程,吸附峰实时显示,每个样品的BET比表面积实时计算。
Message窗口可切换显示,实时记录仪器实验控制过程和软件手动操作信息,方便工程师对异常数据的分析和远程诊断。
BET比表面积重复性<1%
样品 | 测试次数 | 测量值 | 平均值 | 重复值 |
---|---|---|---|---|
G9 | 1 | 9.164 | 9.19 | 0.31% |
2 | 9.222 | |||
3 | 9.213 | |||
4 | 9.158 | |||
5 | 9.162 | |||
6 | 9.128 |
BET比表面积重复性<1%
样品 | 测试次数 | 测量值 | 平均值 | 重复值 |
---|---|---|---|---|
石墨 | 1 | 1.8397 | 1.845 | 0.24% |
2 | 1.8462 | |||
3 | 1.8482 | |||
4 | 1.8518 | |||
5 | 1.8467 | |||
6 | 1.8393 |
超小比表面积0.1 m2/g的重复性达到0.01m2/g
样品 | 测试次数 | 测量值 | 平均值 | 重复值 |
---|---|---|---|---|
正极材料 | 1 | 0.1235 | 0.122 | 0.0033 |
2 | 0.1189 | |||
3 | 0.1251 | |||
4 | 0.1159 | |||
5 | 0.1242 | |||
6 | 0.1228 |
BET比表面积稳定性<1%
样品 | 测试次数 | 测量值 | 平均值 | 稳定性 |
---|---|---|---|---|
正极材料 | 1 | 9.168 | 0.186 | 0.26% |
2 | 9.213 | |||
3 | 9.208 | |||
4 | 9.158 | |||
5 | 9.162 | |||
6 | 9.208 |
BET比表面积平行性<1%
样品 | 不同设备 | 测量值 | 平均值 | 稳定性 |
---|---|---|---|---|
G9 | 1 | 9.156 | 9.183 | 0.28% |
2 | 9.163 | |||
3 | 9.213 | |||
4 | 9.158 | |||
5 | 9.192 | |||
6 | 9.218 |
Specification
通用参数 | DX 400系列 | ||
---|---|---|---|
测试原理 | 流动色谱法低温氮气吸附 | ||
测试气体 | 高纯3:7氮氦混气(99.9999%) | ||
检测器 | 精确到0.1mV的定制型热导池,测试0.1 m2/g的样品可精确到0.01 m2/g。 | ||
比表面积范围 | >0.1 m2/g,标准样品测试重复性<1%,平行性<1%,长时间稳定性<1% | ||
分析站 | 4个 | ||

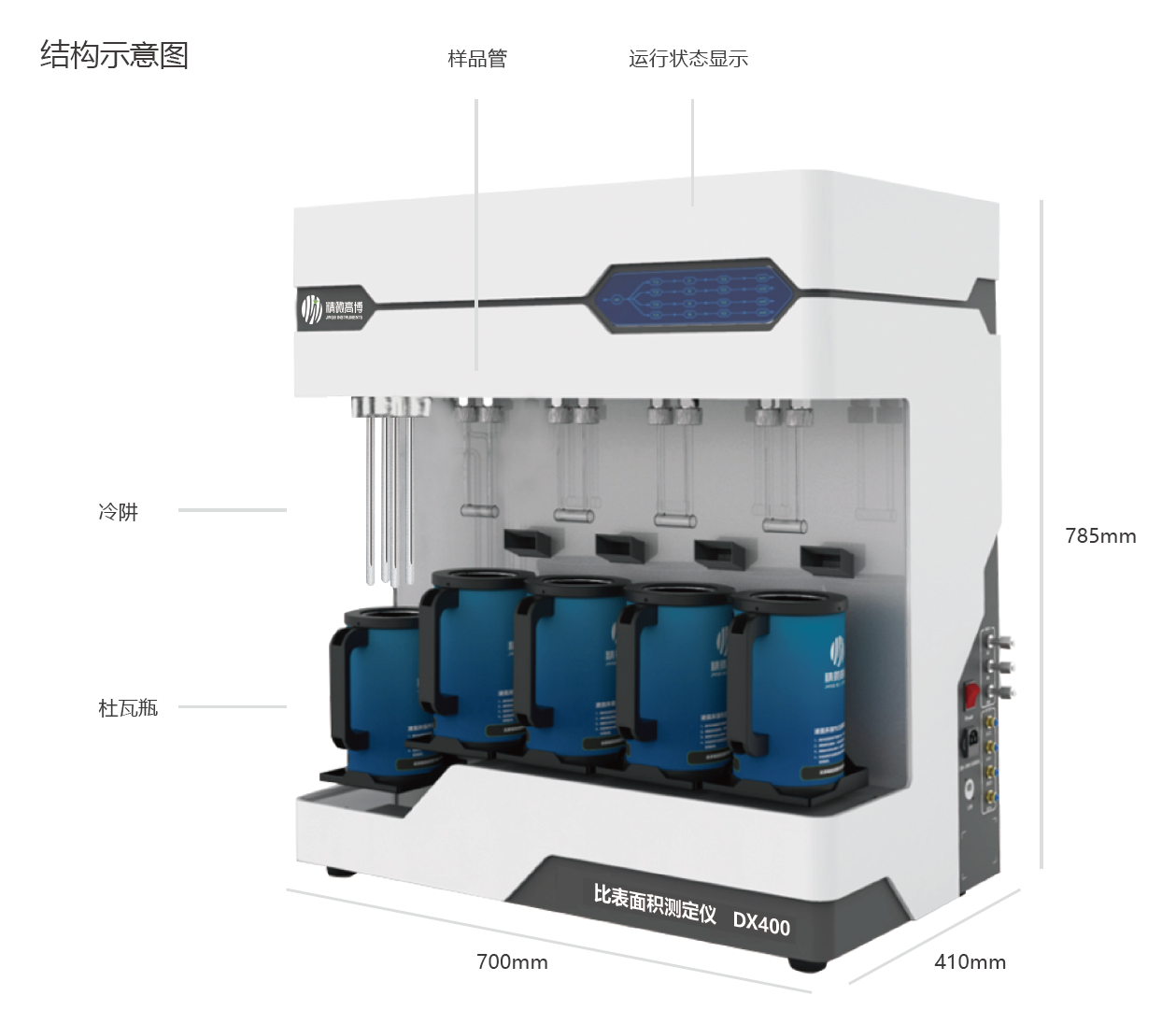

主机规格 | 长700mm×宽410mm×高785mm,重量约30 Kg | ||
环境温度要求 | 15-35℃ | ||
环境湿度要求 | 20%-80%,不发生冷凝的环境湿度 | ||
电源要求 | 100-240VAC,50/60HZ,最大功率200W | ||
推荐应用领域 | 磷酸铁锂、三元、石墨、钴酸锂、锰酸锂等电池正负极材料,以及其他小比表面积材料。 |
测试功能
型号 | DX 440 | DX 420 |
---|---|---|
测试方法 | 单点BET比表面积测试 | |
测试效率 | 4个样品 7min | 4个样品 15min |
氮气分压范围 | 0.3或0.2 |
