Outline

产品概览

Lattice系列高功率X射线衍射仪是一款结合大功率的X射线光源和高探测效率的X射线光子直读二维阵列探测器的衍射仪，具有极高的数据测量强度。

Lattice系列的X射线功率为600/1200/1600/3000 瓦(60kV,60mA), 测角仪为Theta-2Theta结构（Lattice Basic型号）或Theta-Theta结构（Lattice Pro型号），仪器标配的是256X256像素的光子直读探测器，在保证了精确的测量数据的同时，绝大多数的粉末样品测量可以在几分钟内获得强度和信噪比俱佳的衍射数据。

Applications

应用场景

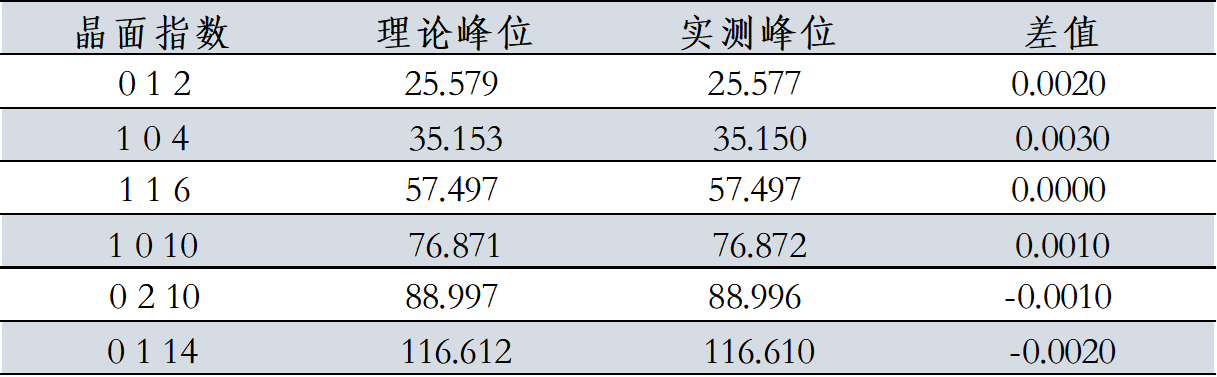

刚玉对比

刚玉标样理论峰位和实测峰位的对比

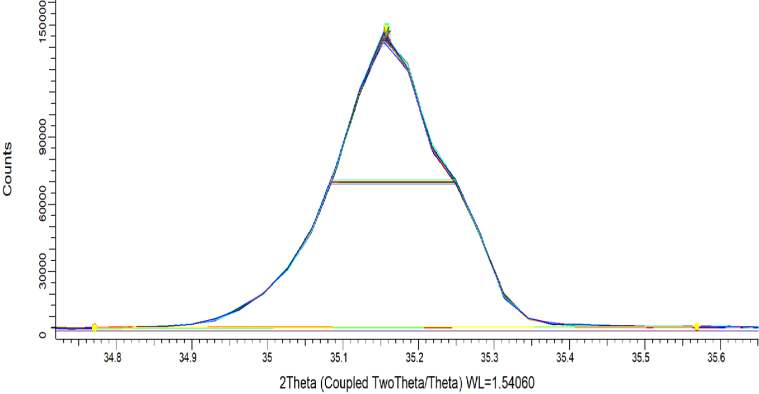

仪器重复性

仪器的重复性测量

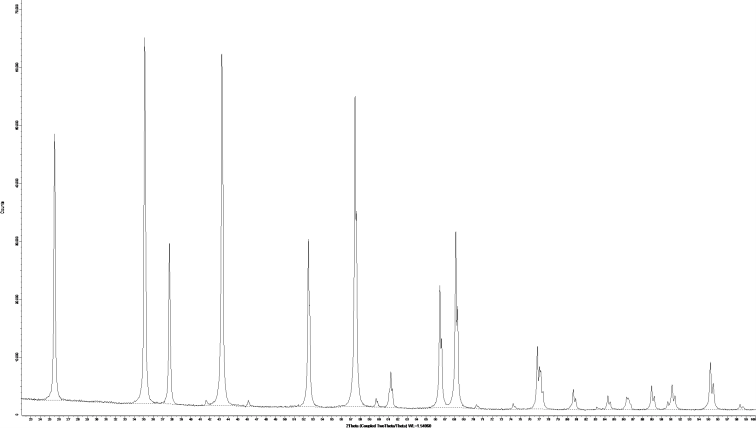

刚玉粉末

刚玉粉末的测试数据（10度/分钟）

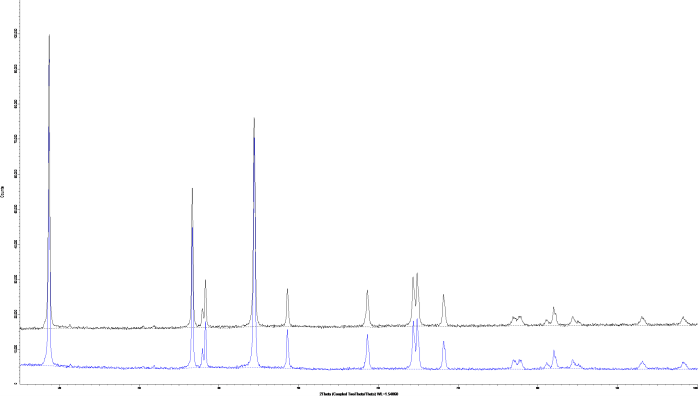

三元材料

三元材料的XRD谱图（黑色为普通测量模式数据，蓝色的是去荧光模式数据）

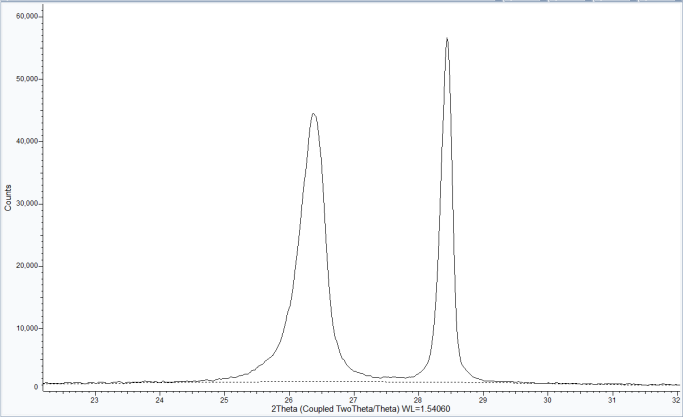

石墨化

石墨化度测量

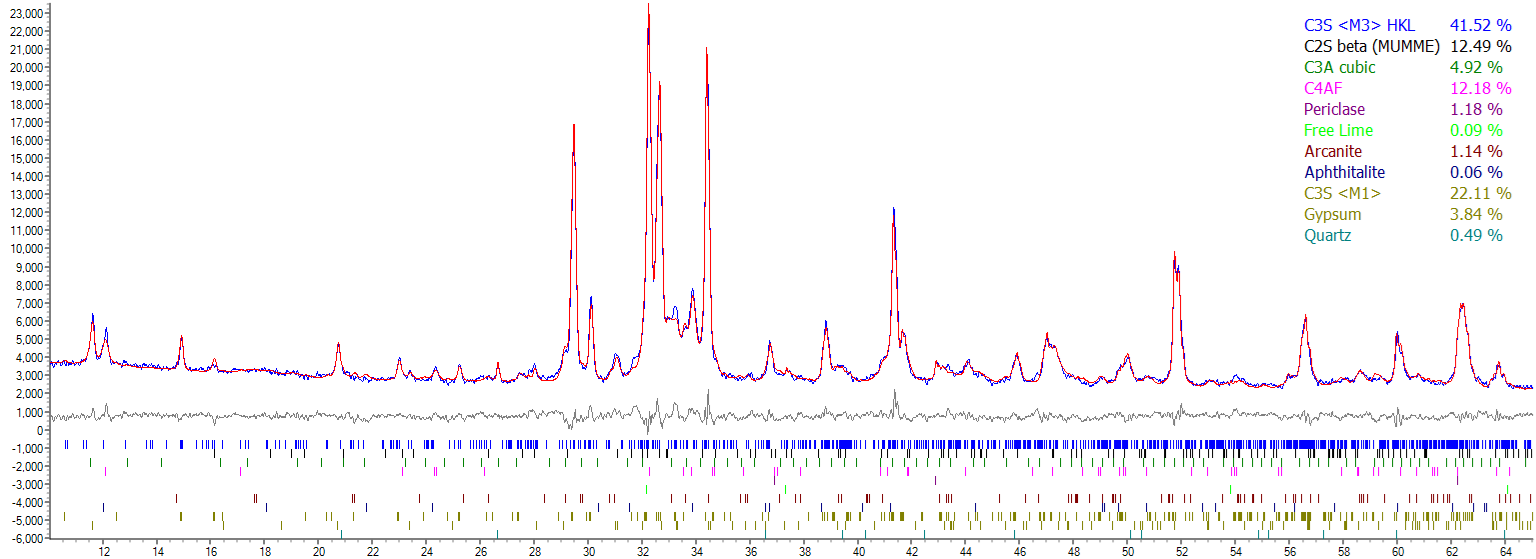

水泥样品

水泥样品的无标样定量分析

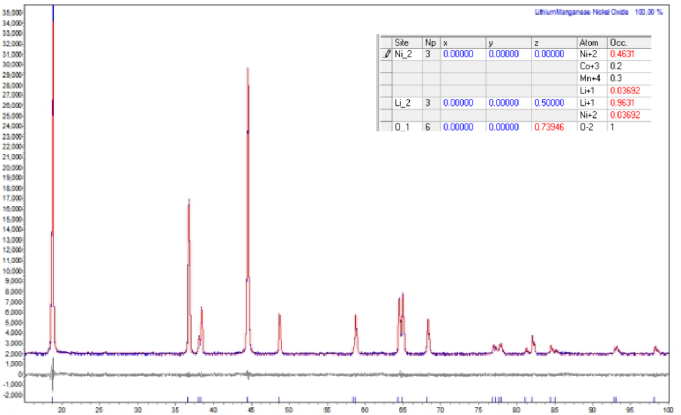

三元材料衍射

三元材料的衍射图谱和结构精修

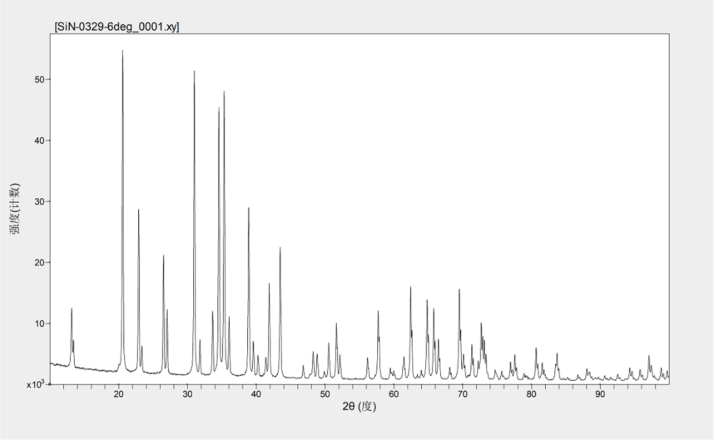

氮化硅

氮化硅陶瓷样品的测量谱图

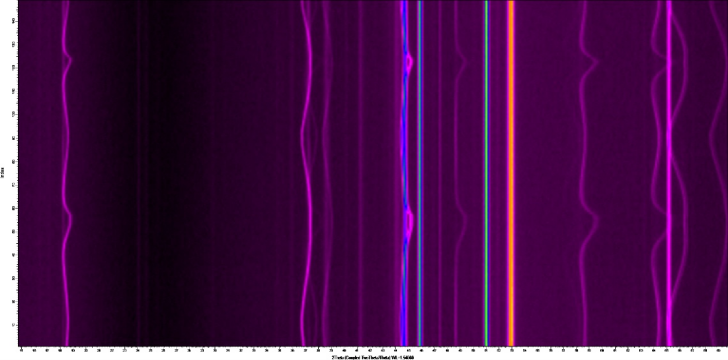

反射式原位电池

反射式原位电池测量

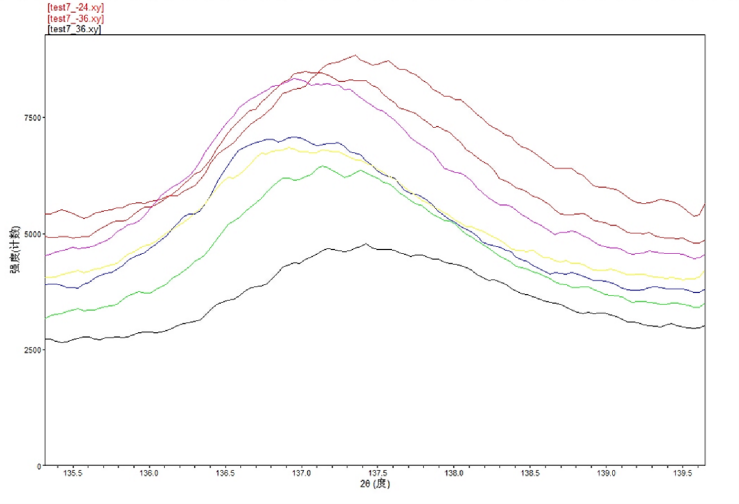

铝金属

铝金属残余应力测量数据图谱

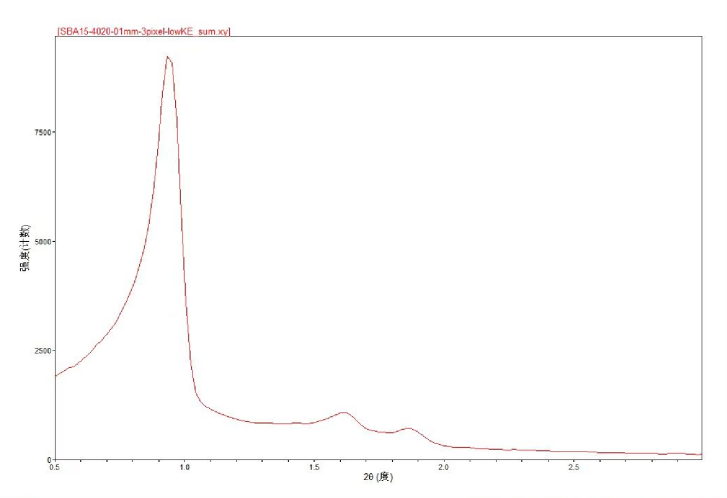

SBA15

SBA15介孔材料小角衍射（SAXRD）图谱

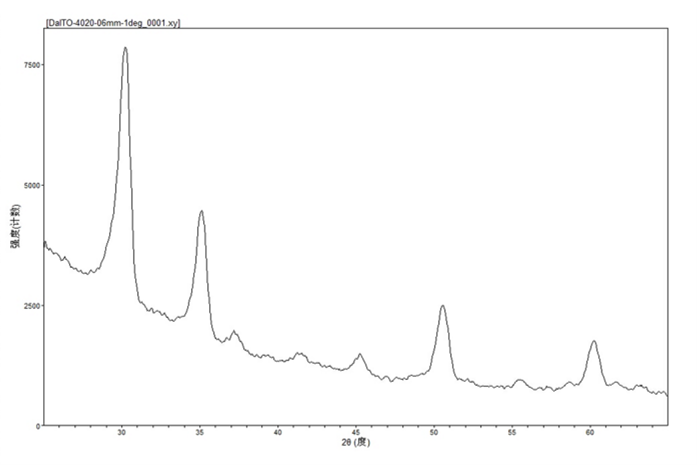

ITO

20纳米ITO玻璃的掠入射（GID）扫描图谱

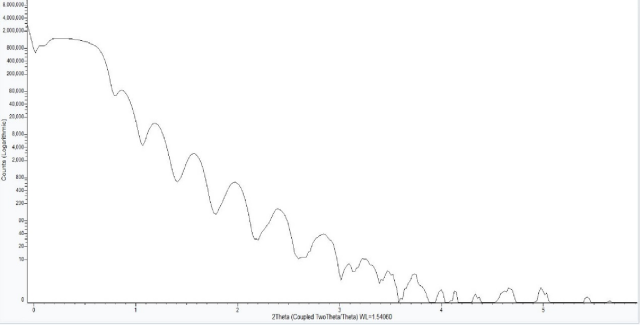

ITO-XRR

20纳米ITO玻璃反射率（XRR）测量图谱

Specifications

性能参数

仪器尺寸和重量	900 mm X 680 mm X 550 mm，100 kg
X射线功率	600/1200/1600/3000W
X射线管靶材	常规封闭靶，Cu靶或Co靶可选
测角仪	立式θ-2θ或θ-θ，测角仪半径≥150mm(150~228mm连续可调）
探测器	光子直读二维阵列探测器
探测器能量分辨率	0.2
角度范围	-3°～156°（Z轴 -20°~20°） 0°~160°（Z轴＞-20°）
角度精度	±0.01°
